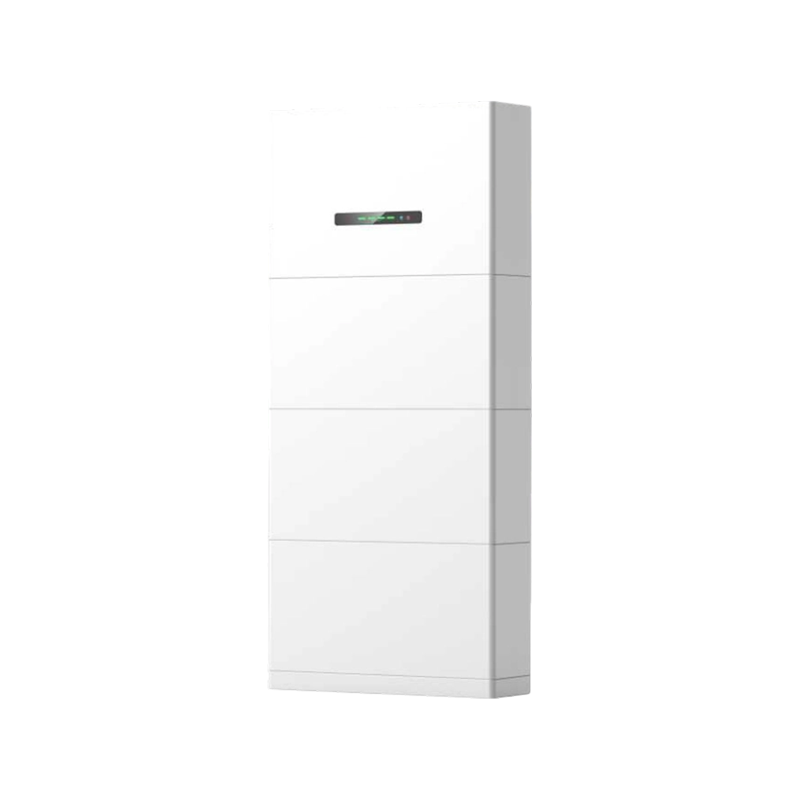

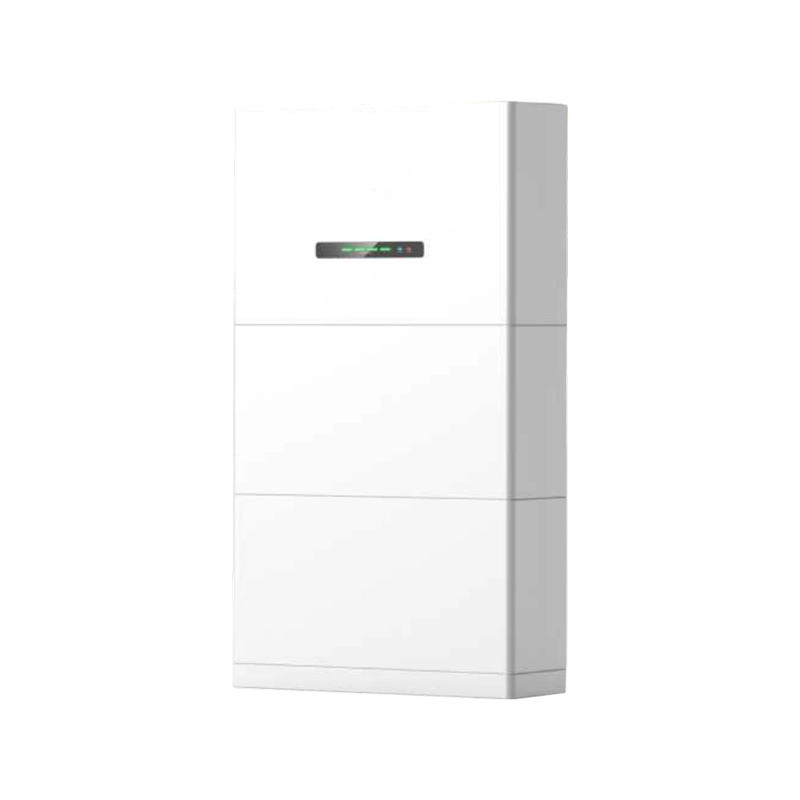

جهاز تخزين الطاقة/بطارية التيار المتردد

نظام

وحدة العاكس

1

وحدة العاكس

وحدة البطارية"

2

3

4

5

قاعدة البطارية

1

الجانب الكهروضوئي (ينطبق فقط على سلسلة HTA)

الحد الأقصى لطاقة الإدخال

(الحد الأقصى لقوة الإدخال لكل سلسلة)

160% من التقييم

9,600 وات (3,200 وات/3,200 وات/3,200 وات)

160% من التقييم

14،400 وات (4،800 وات/4،800 وات/4،800 وات)

160% من التقييم

19،200 وات (6،400 وات/6،400 وات/6،400 وات)

160% من التقييم

24000 وات (8000 وات/8000 وات/8000 وات)

الحد الأقصى لجهد الإدخال

1000 فولت

نطاق جهد التشغيل MPPT

140～980 فولت

جهد بدء التشغيل

180 فولت

الحد الأقصى لتيار الإدخال

20 أمبير/40 أمبير

الحد الأقصى لتيار الدائرة القصيرة

30 أمبير/60 أمبير

عدد قنوات MPPT

2

"عدد مدخلات الطاقة الكهروضوئية

(عدد السلاسل لكل قناة MPPT)"

3 (1/2)

الاتحاد الآسيوي لكرة القدم

مجهز

جانب التيار المتردد

الجهد الناتج المقدر

3/N/PE، 220 فولت/380 فولت، 230 فولت/400 فولت، 240 فولت/415 فولت

تكرار

50 هرتز/60 هرتز

الحد الأقصى للطاقة الظاهرة الناتجة

6600 فولت أمبير

9,900 فولت أمبير

13200 فولت أمبير

16500 فولت أمبير

عامل الطاقة

0.8 الرائدة ... 0.8 التأخر

THDi (التشوه التوافقي الكلي للتيار)

<3%

بطارية

بطارية Type

فوسفات حديد الليثيوم (LiFePO₄)

طاقة البطارية المقدرة

10.6 كيلووات ساعة

15.9 كيلووات ساعة

21.2 كيلووات ساعة

26.5 كيلووات ساعة

الحد الأقصى للطاقة الظاهرة الناتجة

6600 وات

9,900 وات

13200 وات

16500 وات

ذروة طاقة الخرج

7000 وات، 10 ثوان

10,500 وات، 10 ثوان

14000 وات، 10 ثوان

17,500 وات، 10 ثوان

تبديل الوقت

<10 مللي ثانية

معلومات اساسية

نطاق درجة حرارة التشغيل

-20～50درجة مئوية

حماية من الصواعق AC/DC

تيار متردد/تيار مستمر 1/2

طريقة التبريد

التبريد الطبيعي

درجة الحماية (تصنيف IP)

IP65

الأبعاد (واتHD)

730*1372*206 مم

730*1747*206 مم

730*2122*206 مم

730*2497*206 مم

وزن

152 كجم

202 كجم

252 كجم

302 كجم

أقصى ارتفاع تشغيلي

4000م

مستوى الضوضاء

<30 ديسيبل

عرض

LED / التطبيق / الويب

طريقة الاتصال

CAN/RS485/واتIFI/4G/LAN/PLC
