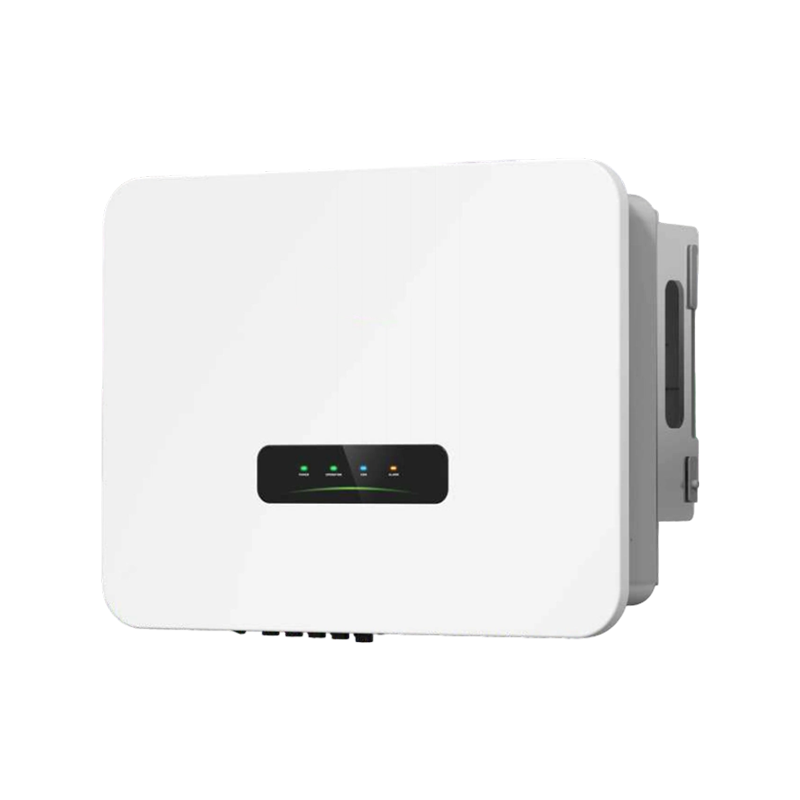

محول تخزين الطاقة ثلاثي الطور

مدخل التيار المستمر

الحد الأقصى للطاقة القابلة للتكوين

30.000 وات

40.000 وات

50.000 وات

الحد الأقصى لطاقة الإدخال

6000 وات؛ 16000 وات؛ 16000 وات / 6000 وات

8000 وات / 8000 وات / 8000 وات / 8000 وات

10000 وات / 10000 وات / 10000 وات / 10000 وات

الحد الأقصى لجهد الإدخال

1100 فولت

جهد بدء التشغيل

160 فولت

نطاق جهد التشغيل MPPT

140～1000 فولت

الحد الأقصى لتيار الإدخال

80أمبير (20×2/20×2)

الحد الأقصى لتيار الدائرة القصيرة

120أمبير (30×2/30×2)

عدد مسارات MPPT

2

كمية مدخلات الطاقة الكهروضوئية (عدد السلاسل لكل مسار MPPT)

4 (2/2)

مدخل / مخرج التيار المتردد

القدرة الظاهرية المقدرة للإدخال / الإخراج

31،500 فولت أمبير/15،000 فولت أمبير

42.000 فولت أمبير/20.000 فولت أمبير

52،500 فولت أمبير/25،000 فولت أمبير

الحد الأقصى للطاقة الظاهرية المدخلة / المخرجة

33.000 فولت أمبير/16.500 فولت أمبير

44.000 فولت أمبير/22.000 فولت أمبير

55.000 فولت أمبير/27.500 فولت أمبير

تيار الإدخال / الإخراج المقدر

47.8 أمبير / 22.8 أمبير

63.7 أمبير / 30.4 أمبير

79.5 أمبير / 37.9 أمبير

الحد الأقصى لتيار الإدخال / الإخراج

50.0 أمبير / 25.0 أمبير

66.7أمبير / 33.4أمبير

83.4أمبير / 41.7أمبير

الجهد الناتج المقدر

3/N/PE، 220 فولت/380 فولت، 230 فولت/400 فولت، 240 فولت/415 فولت

التشوه التوافقي الكلي (THD)

<3%

نطاق جهد الخرج

304～476 فولت

تكرار

50 هرتز / 60 هرتز

عامل الطاقة

0.8 الرائدة ... 0.8 متأخر

حقن التيار المستمر

<0.5%في

مخرجات خارج الشبكة

القدرة الظاهرية الناتجة المقدرة

15000 فولت أمبير

20.000 فولت أمبير

25000 فولت أمبير

الحد الأقصى للطاقة الظاهرة الناتجة المستمرة

16500 فولت أمبير

22000 فولت أمبير

27500 فولت أمبير

ذروة الطاقة الظاهرة الناتجة

22,500 وات؛ 10 ثوان

30.000 وات; 10s

30.000 وات; 10s

تيار الإخراج المقدر

22.8أمبير

30.4أمبير

37.9أمبير

الحد الأقصى لتيار الإخراج

34.1أمبير

45.5أمبير

56.9أمبير

وقت النقل

<10 مللي ثانية

مدخل البطارية

نوع البطارية

فوسفات حديد الليثيوم (LiFePO₄)

نطاق جهد البطارية

150～600 فولت

الحد الأقصى لتيار الشحن/التفريغ

60أمبير

الحد الأقصى لقوة الشحن/التفريغ

16500 وات

22000 وات

27500 وات

كفاءة

أقصى قدر من الكفاءة

98.60%

الكفاءة المرجحة الأوروبية

98.20%

كفاءة MPPT

99.90%

كفاءة شحن/تفريغ البطارية

97.70%

معلومات الحماية

كشف مقاومة العزل بالتيار المستمر

نعم

الكشف عن التيار المتبقي

نعم

حماية القطبية العكسية للتيار المستمر

نعم

حماية من الصواعق بالتيار المتردد والتيار المستمر

المستوى 2

مفتاح التيار المستمر

نعم

الحماية ضد الجزر

نعم

حماية التيار الزائد للتيار المتردد

نعم

حماية الدائرة القصيرة للتيار المتردد

نعم

حماية التيار المتردد من الجهد الزائد

نعم

كشف الأعطال الأرضية

نعم

معلومات اساسية

نطاق درجة حرارة التشغيل

-30～ 60درجة مئوية

الرطوبة التشغيلية النسبية

0~100%RH

أقصى ارتفاع تشغيلي

4000م

طريقة التبريد

التبريد الطبيعي

تبريد الهواء

تبريد الهواء

عرض

LED / التطبيق / الويب

طريقة الاتصال

CAN / RS485 / PLC / واتIFI / 4G / LAN

وزن

45 كجم

الأبعاد (العرض × الارتفاع × السُمك)

650×500×250 مم

مستوى الحماية

IP65

مستوى الضوضاء

<45 ديسيبل

طريقة التثبيت

التثبيت على الحائط
